フランジU-NUT
部品点数削減、作業効率・締結性能・美観向上
特長
- ナット座面が円形に広がったU-ナット
- 平ワッシャー不要
- 座面面圧の分散
- 締結機能の向上
一般名称
フランジナット 座付きナット ツバ付きナット

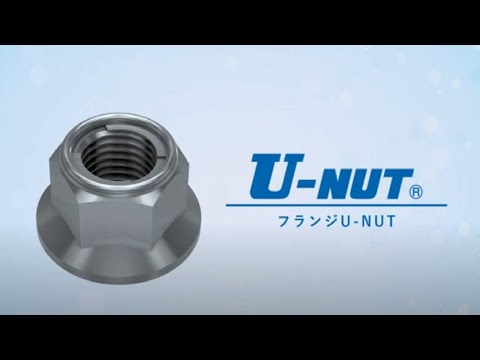

特長動画
寸法表
寸法表 フランジU-NUT
●生産品
ねじ精度:JIS6H(2級) 単位:mm
| ナット本体材質 | SS400 | S45C(調質) | 単重 (g) 約 |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| フリクションリング材質 | SUS301 | |||||||||||||||
| 呼び径 (d) |
ピッチ (p) |
二面幅(s) | 座面径(φdc) | 全高(h) | ねじ高さ (m) 約 |
対角 (e) 約 |
ザグリ深さ (b) 約 |
ザグリ径(φdb) | ツバ厚(C) | 強度区分 | ||||||
| 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | MIN | 6T | 8T | ||||||
| M4 | 0.7 | 7 |
0
-0.2 |
10 | 0 -0.4 |
5.0 | ±0.3 | 4.2 | 8.1 | - | - | - | 0.6 | ● | 1.3 | |
| M5 | 0.8 | 8 | 11 | 6.0 | 5.3 | 9.2 | 1.0 | ● | 2.0 | |||||||
| M6 | 1 | 10 | 13 | 6.9 | 6.0 | 11.5 | 1.2 | ● | 3.5 | |||||||
| M8 | 1.25 | 12 | 17 | 8.5 | ±0.4 | 7.5 | 13.9 | 1.5 | ● | ● | 6.8 | |||||
| 14 |
0
-0.25 |
16.2 | ● | 8.3 | ||||||||||||
| M10 | 1.25 | 14 | 19 | 10.0 | 8.8 | 1.7 | ● | ● | 9.2 | |||||||
| 17 | 20 | 19.6 | ● | 13.7 | ||||||||||||
| M12 | 1.25 | 17 | 24 | 0 -0.5 |
12.5 | 11.2 | 1.4 | ● | 17.4 | |||||||
| 19 |
0
-0.35 |
11.0 | 21.9 | 2 | 13 | ±0.3 | ● | 20.5 | ||||||||
| M14 | 1.5 | 19 | 26 | 15.0 | ±0.5 | 13.5 | 3 | 15 | 1.6 | ● | 22.6 | |||||
| 22 | ±0.5 | 25.4 | ● | 29.8 | ||||||||||||
| M16 | 1.5 | 22 | 30 | 16.5 | 15.0 | 17 | 3.0 | ● | 35.7 | |||||||
| 24 | 16.0 | 14.5 | 27.7 | ● | ● | 41.5 | ||||||||||
| M18 | 1.5 | 24 | 32 | 18.0 | 16.5 | 20 | 3.0 | ● | 41.7 | |||||||
掲載されていないサイズ・形状・材質についても対応しますので、お気軽にお問い合わせください。
参考締付けトルク表
参考締付けトルク表 フランジU-NUT ナット材質 SS400
下表の参考締付けトルクは、ボルトの表面処理及び強度区分を基準にした場合の参考値です。単位:Ｎ･ｍ
| 表面処理 | 生地 | 電気亜鉛めっき | |
|---|---|---|---|
| 呼び径 | ピッチ(mm) | ボルト強度区分:4.8 | ボルト強度区分:4.8 |
| M4 | 0.7 | 1.8 | 2.2 |
| M5 | 0.8 | 3.7 | 4.4 |
| M6 | 1 | 6.3 | 7.4 |
| M8 | 1.25 | 15.0 | 18.0 |
| M10 | 1.25 | 32.0 | 38.0 |
| M12 | 1.25 | 57.0 | 68.0 |
| M14 | 1.5 | 91.0 | 105.0 |
| M16 | 1.5 | 140.0 | 165.0 |
| M18 | 1.5 | 200.0 | 240.0 |
参考締付けトルク表 フランジU-NUT ナット材質 S45C
下表の参考締付けトルクは、ボルトの表面処理及び強度区分を基準にした場合の参考値です。単位:Ｎ･ｍ
| 表面処理 | 生地 | 電気亜鉛めっき | |
|---|---|---|---|
| 呼び径 | ピッチ(mm) | ボルト強度区分:8.8 | ボルト強度区分:8.8 |
| M8 | 1.25 | 30.0 | 36.0 |
| M10 | 1.25 | 64.0 | 75.0 |
| M12 | 1.25 | 115.0 | 135.0 |
| M16 | 1.5 | 275.0 | 330.0 |
