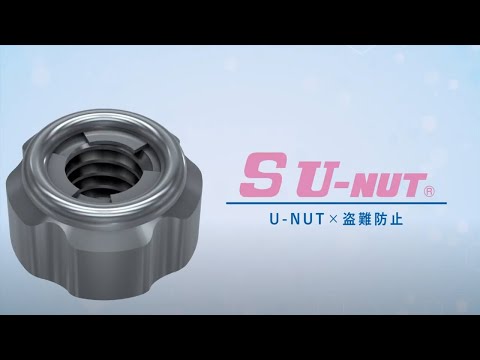

SU-NUT
U-NUT＋盗難・いたずら防止
基本情報
スペック
| 用途 | ソーラーパネル、鉄塔、標識、ガードレール、マリン機器、屋外看板、自動販売機、監視カメラ、銘板、遊戯器具、公共施設(トイレ) 、ホテル設備(照明機器) など |
|---|---|
| ねじ精度 | JIS6H(JIS2級) |
| サイズ | M6 ※ピッチ:並目ねじ |
| 材質 | SUS304又は相当品 |
寸法表及び参考締付けトルク表
寸法表及び参考締付けトルク表 SU-NUT ナット材質 SUS304
ねじ精度:JIS6H(2級) 単位:mm
| ナット本体材質 | SUS304 | 参考締付けトルク (N･m) |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| フリクションリング材質 | SUS301 | |||||||||
| 呼び径 (d) |
ピッチ (p) |
全高(h) | 外径(s) | ねじ高さ (m) 約 |
単重 (g) 約 |
ボルト | ||||
| 基準寸法 | 許容差 | 基準寸法 | 許容差 | ステンレス 耐力300N/㎟ |
強度区分50 210N/㎟ |
強度区分70 450N/㎟ |
||||
| M6 | 1.0 | 6 | ±0.3 | 12 | 0 -0.2 |
5 | 3 | 6.5 | 4.6 | 9.8 |
掲載されていないサイズ・形状・材質についても対応しますので、お気軽にお問い合わせください。
取付手順
-
盗難防止の特殊形伏のため、専用ソケットで締結します。市販のソケットやスパナでは脱着できません。
-
SU-NUTをボルトのねじ山にフリクションリングが接するまで軽くねじ込みます。
専用ソケットを用意します。 -
ラチェットレンチや、インパク卜レンチの使用も可能です。締付けトルク管理には、プリセット型トルクレンチやデジタルラチェットを使用すると便利で確実です。
-
使用上のご注意
こちらの製品は特に重要な部位での締結にご使用いただいております。
ご使用の際は下記の事項を厳守してください。
-
ボルトは、ねじ精度JIS 6g(2級)で面取り先をご使用ください。
-
締結の際には締付けトルク表をご参照ください。
-
ねじ込み及びねじ戻し時に焼付き・かじり等を生じるおそれがある場合には潤滑剤をご使用ください。
-
機能を完全に発揮させるために フリクションリングからおねじのねじ部が 2ピッチ以上出るようにしてください。
-
ボルトのねじ部に機械加工(キー溝、ピン穴など)がある場合は当社までご相談ください。
-
インパクトレンチの回転速度は中速度以下でご使用ください。
-
フリクションリング側からのねじ込みはできません。
-
フリクションリング及びクランプ部に異常な変形等が発生した場合には、ご使用を中止してください。
-
過酷な条件下または低軸力でのご使用の際には事前に当社までご相談ください。
