座金付U-NUT

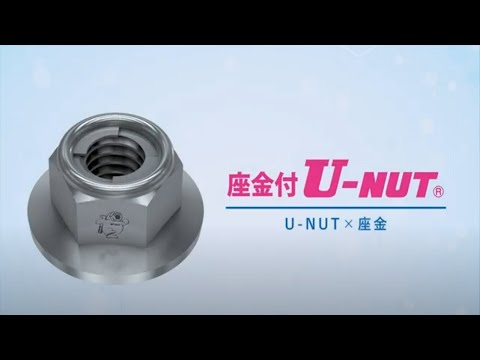

U-NUTと座金を一体化
基本情報
スペック
| 用途 | ・アンカーボルトのゆるみ止め対策 ・各種ケーブルの支持金具固定 ・トンネル照明の取付け工事 ・配管金具の取付け工事 |
|---|---|
| ねじ精度 | JIS6H(旧JIS2級) |
| サイズ | SS M8～M16 SUS M6～M16 ※ピッチ:並目ねじ |
| 材質 | SS400又は相当品、SUS304又は相当品 |
| 表面処理 | 溶融亜鉛めっき(SS400又は相当品のみ) |
寸法表及び参考締付けトルク表
SS400
SUS304
寸法表及び参考締付けトルク表 座金付U-NUT ナット材質 SS400 溶融亜鉛めっき
ねじ精度:JIS6H(2級) 単位:mm
| ナット本体材質 | SS400 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| フリクションリング材質 | SUS301 | |||||||||||
| 座金材質 | SPCC | |||||||||||
| 表面処理 | 溶融亜鉛めっき | |||||||||||
| 呼び径 （d） |
ピッチ （p） |
二面幅(s) | 座面径(φdc) | 全高(h1) | U-NUT高さ (h2) 約 |
対角 (e) 約 |
ツバ厚 (c) 約 |
単重 (g) 約 |
参考締付けトルク(N･m) ボルト強度区分:4.8 表面処理:溶融亜鉛めっき |
|||
| 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | |||||||
| M8 | 1.25 | 13 | 0 -0.25 |
22 | 0 -0.52 |
9.3 | +1.0 -0.5 |
7.3 | 15.0 | 2.0 | 9.2 | 23.0 |
| M10 | 1.5 | 17 | 26 | 10.8 | 8.3 | 19.6 | 2.5 | 17.6 | 45.0 | |||
| M12 | 1.75 | 19 | 0 -0.35 |
32 | 0 -0.62 |
13.5 | 10.5 | 21.9 | 3.0 | 29.3 | 79.0 | |
| M16 | 2 | 24 | 38 | 17.5 | 14.5 | 27.7 | 3.0 | 50.6 | 195.0 | |||
寸法表及び参考締付けトルク表 座金付U-NUT ナット材質 SUS304
ねじ精度:JIS6H(2級) 単位:mm
| ナット本体材質/座金材質 | SUS304 | 参考締付けトルク(N･m) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| フリクションリング材質 | SUS301 | ボルト | ||||||||||||
| 呼び径 （d） |
ピッチ （p） |
二面幅(s) | 座面径(φdc) | 全高(h1) | U-NUT高さ (h2) 約 |
対角 (e) 約 |
ツバ厚 (c) 約 |
単重 (g) 約 |
ステンレス 耐力300N/㎟ |
強度区分50 210N/㎟ |
強度区分70 450N/㎟ |
|||
| 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | |||||||||
| M6 | 1 | 10 | 0 -0.2 |
17 | 0 -0.4 |
6.5 | ±0.4 | 5.1 | 11.5 | 1.0 | 3.5 | 6.5 | 4.6 | 9.8 |
| M8 | 1.25 | 13 | 0 -0.25 |
20 | 9.2 | ±0.5 | 73.0 | 15.0 | 1.4 | 7.9 | 16.0 | 11.0 | 24.0 | |
| M10 | 1.5 | 17 | 24 | 10.6 | 83.0 | 19.6 | 1.8 | 14.6 | 31.0 | 22.0 | 47.0 | |||
| M12 | 1.75 | 19 | 0 -0.35 |
28 | 13.5 | 10.5 | 21.9 | 2.3 | 21.5 | 55.0 | 38.0 | 82.0 | ||
| M16 | 2 | 24 | 34 | 0 -0.5 |
18.0 | ±0.6 | 14.5 | 27.7 | 2.5 | 45.6 | 135.0 | 95.0 | 205.0 | |
掲載されていないサイズ・形状・材質についても対応しますので、お気軽にお問い合わせください。
表面処理
使用上のご注意
こちらの製品は特に重要な部位での締結にご使用いただいております。
ご使用の際は下記の事項を厳守してください。
-
ボルトは、ねじ精度JIS 6g(2級)で面取り先をご使用ください。
-
締結の際には締付けトルク表をご参照ください。
-
ねじ込み及びねじ戻し時に焼付き・かじり等を生じるおそれがある場合には潤滑剤をご使用ください。
-
機能を完全に発揮させるために フリクションリングからおねじのねじ部が 2ピッチ以上出るようにしてください。
-
ボルトのねじ部に機械加工(キー溝、ピン穴など)がある場合は当社までご相談ください。
-
インパクトレンチの回転速度は中速度以下でご使用ください。
-
フリクションリング側からのねじ込みはできません。
-
フリクションリング及びクランプ部に異常な変形等が発生した場合には、ご使用を中止してください。
-
過酷な条件下または低軸力でのご使用の際には事前に当社までご相談ください。
