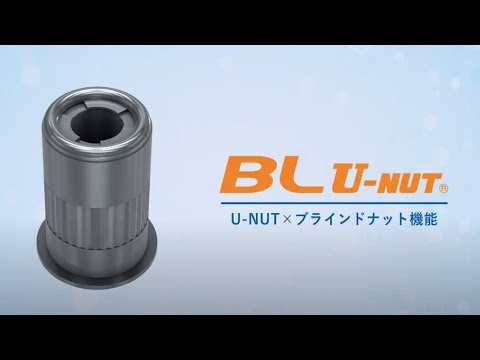

BLU-NUT
U-NUTとブラインドナットを一体化
基本情報
スペック
| ねじ精度 | JIS6H(JIS2級) |
|---|---|
| サイズ | M6・M8 ※ピッチ：並目ねじ |
| 材質 | SUS304又は相当品 |
寸法表及び参考締付けトルク表
寸法表及び参考締付けトルク表 BLU-NUT ナット材質 SUS304
ねじ精度:JIS6H(2級) 単位:mm
| ナット本体材質 | SUS304 | 参考締付けトルク(N･m) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| フリクションリング材質 | SUS301 | ボルト | |||||||||||||||
| 品番 | 呼び径 (d) |
ピッチ (p) |
全高(h) | ねじ高さ (m) 約 |
(l) 約 |
外径 (φde) |
ツバ径(φdc) | ツバ厚 (c) |
(ｆ) 約 |
被締付物 板厚 |
被締付物 穴径 |
単重 (g) 約 |
ステンレス 耐⼒300N/㎟ |
強度区分50 210N/㎟ |
強度区分70 450N/㎟ |
||
| 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | ||||||||||||||
| BLU 06-2535 | M 6 | 1 | 15.0 | ±0.4 | 5 | 9 | 10 | 12 | ±0.1 | 0.5 | 3 | 2.5~3.5 | 10.1~10.2 | 3.5 | 6.5 | 4.6 | 9.8 |
| BLU 08-1025 | M8 | 1.25 | 16.8 | 7.9 | 7.8 | 12.1 | 14 | 2 | 1~2.5 | 12.2~12.3 | 6.1 | 16 | 11 | 24 | |||
| BLU 08-2535 | M 8 | 1.25 | 18.2 | 9.2 | - | 2.5~3.5 | 12.2~12.3 | 6.5 | 16 | 11 | 24 | ||||||
掲載されていないサイズ・形状・材質についても対応しますので、お気軽にお問い合わせください。
取付手順
-
ブラインドナットにU-NUTの機能を併せ持っています。
-
BLU-NUTをナッターのマンドレルに装着し、被締付け物に差込みます。
-
.png)
差込まれたBLU-NUTはナッターでカシメられます。
-
被締付け物にカシメられたBLU-NUTは供回りせず、安定した機能を発揮します。
使用上のご注意
こちらの製品は特に重要な部位での締結にご使用いただいております。
ご使用の際は下記の事項を厳守してください。
-
ボルトは、ねじ精度JIS 6g(2級)で面取り先をご使用ください。
-
締結の際には締付けトルク表をご参照ください。
-
ねじ込み及びねじ戻し時に焼付き・かじり等を生じるおそれがある場合には焼付き防止剤や潤滑剤をご使用ください。焼き付き対策にはFUNコートを推奨します。
-
機能を完全に発揮させるために フリクションリングからおねじのねじ部が 2ピッチ以上出るようにしてください。
-
ボルトのねじ部に機械加工(キー溝、ピン穴など)がある場合は当社までご相談ください。
-
フリクションリング側からのねじ込みはできません。
-
フリクションリング及びクランプ部に異常な変形等が発生した場合には、ご使用を中止してください。
-
過酷な条件下または低軸力でのご使用の際には事前に当社までご相談ください。
