ウィットU-NUT
ねじ山角度55° イギリス旧規格に対応
特長
- ねじ山角度55°
- 建築関係・水道設備関係に多い、イギリス旧規格に対応
一般名称
インチねじ 分ネジ ウィットホース

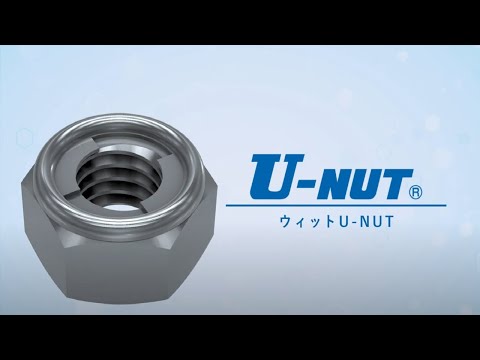

特長動画
寸法表
寸法表 ウィットU-NUT
●生産品
ねじ精度:旧JIS2級 単位:mm
| ナット本体材質 | SS400 | S45C (調質) |
SUS304 | 単重 (g) 約 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| フリクションリング材質 | SUS301 | ||||||||||||
| 呼び径-ねじ山数 | 二面幅(s) | 対角 (e) 約 |
全高(h) | ねじ高さ (m) 約 |
片面 (1種) |
両面 (2種) |
両面 (2種) |
片面 (1種) |
|||||
| 基準 寸法 |
許容差 | 基準 寸法 |
許容差 | ||||||||||
| W3/16-24 | 9 | 0 -0.2 |
10.4 | 4.1 | ±0.3 | 3.3 | ● | 1.4 | |||||
| W1/4-20 | 10 | 11.5 | 5.1 | 4.2 | ● | ● | 2.1 | ||||||
| W5/16-18 | 14 | 0 -0.25 |
16.2 | 7.3 | ±0.4 | 5.9 | ● | ● | 6.3 | ||||
| W3/8-16 | 17 | 19.6 | 8.3 | 6.9 | ● | ● | ● | 10.6 | |||||
| W7/16-14 | 19 | 0 -0.35 |
21.9 | 10.0 | 8.3 | ● | 15.3 | ||||||
| W1/2-12 | 21 | 24.2 | 10.5 | 9.0 | ● | ● | ● | 19.1 | |||||
| W5/8-11 | 26 | 30.0 | 14.8 | ±0.5 | 13.0 | ● | ● | ● | 40.8 | ||||
| W3/4-10 | 32 | 0 -0.4 |
37.0 | 16.0 | 14.0 | ● | ● | 69.6 | |||||
| 18.1 | 16.0 | ● | 72.6 | ||||||||||
| W7/8-9 | 35 | 40.4 | 18.5 | ±0.6 | 15.8 | ● | ● | ● | 91.0 | ||||
| W1"-8 | 41 | 47.3 | 22.5 | 20.0 | ● | ● | ● | 154.1 | |||||
掲載されていないサイズ・形状・材質についても対応しますので、お気軽にお問い合わせください。
参考締付けトルク表
参考締付けトルク表 ウィットU-NUT ナット材質 SS400
下表の参考締付けトルクは、ボルトの表面処理及び強度区分を基準にした場合の参考値です。単位:Ｎ･ｍ
| 表面処理 | 生地 | 電気亜鉛めっき | 溶融亜鉛めっき |
|---|---|---|---|
| 呼び径-ねじ山数 | ボルト強度区分:4.8 | ボルト強度区分:4.8 | ボルト強度区分:4.8 |
| W3/16-24 | ー | ー | ー |
| W1/4-20 | 6.6 | 7.8 | ー |
| W5/16-18 | 14.0 | 16.0 | 21.0 |
| W3/8-16 | 24.0 | 29.0 | 37.0 |
| W7/16-14 | 39.0 | 46.0 | ー |
| W1/2-12 | 58.0 | 68.0 | 87.0 |
| W5/8-11 | 120.0 | 140.0 | 180.0 |
| W3/4-10 | 210.0 | 250.0 | 320.0 |
| W7/8-9 | 340.0 | 405.0 | 515.0 |
| W1"-8 | 510.0 | 605.0 | ー |
参考締付けトルク表 ウィットU-NUT ナット材質 S45C
下表の参考締付けトルクは、ボルトの表面処理及び強度区分を基準にした場合の参考値です。単位:Ｎ･ｍ
| 表面処理 | 生地 | 電気亜鉛めっき |
|---|---|---|
| 呼び径-ねじ山数 | ボルト強度区分:8.8 | ボルト強度区分:8.8 |
| W3/8-16 | 49.0 | 58.0 |
| W1/2-12 | 115.0 | 135.0 |
| W5/8-11 | 235.0 | 280.0 |
| W3/4-10 | 420.0 | 500.0 |
| W7/8-9 | 680.0 | 805.0 |
| W1"-8 | 1,020.0 | 1,210.0 |
参考締付けトルク表 ウィットU-NUT ナット材質 SUS304
下表の参考締付けトルクは、ボルトの表面処理及び強度区分を基準にした場合の参考値です。単位:Ｎ･ｍ
| 表面処理 | 生地 | |
|---|---|---|
| ボルト | ||
| 呼び径-ねじ山数 | 強度区分50 210N/㎟ |
強度区分70 450N/㎟ |
| W1/4-20 | 4.8 | 10.0 |
| W5/16-18 | 9.9 | 21.0 |
| W3/8-16 | 18.0 | 38.0 |
| W1/2-12 | 42.0 | 90.0 |
| W5/8-11 | 86.0 | 185.0 |
| W3/4-10 | 155.0 | 330.0 |
| W7/8-9 | 245.0 | 530.0 |
| W1"-8 | 370.0 | 795.0 |
